医用吸塑盒热封要点解析
医用吸塑盒热封是确保医疗器械无菌包装安全性的核心环节，其要点需围绕材料兼容性、工艺参数控制、设备精度、环境洁净度及质量验证五大维度展开。以下是具体技术要点解析：
一、材料兼容性：热封层与基材的匹配
- 热封层选择

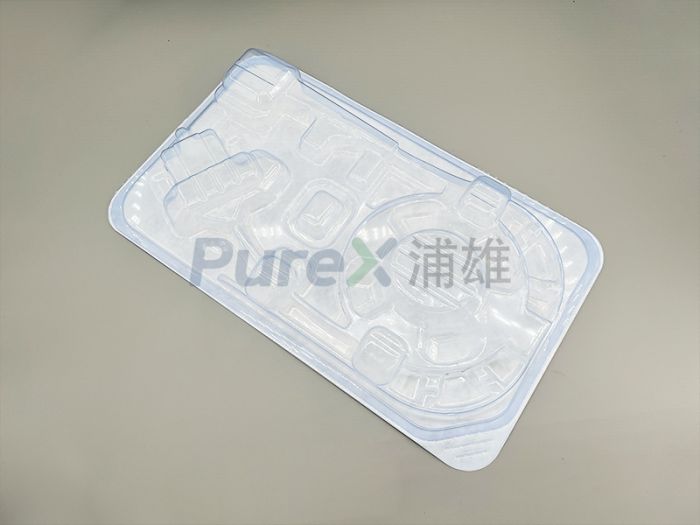

- 复合结构：医用吸塑盒通常采用“吸塑基材（如PETG/PET）+热熔胶层+透析纸/杜邦纸”的复合结构。热熔胶需与基材和盖材（如Tyvek 1073B）具有良好的粘接性。
- 生物相容性：热熔胶需通过ISO 10993生物相容性测试，确保无细胞毒性、无致敏性，且符合USP Class VI标准。
- 耐灭菌性：根据灭菌方式（EO/蒸汽/辐射）选择耐化学腐蚀或耐高温的热熔胶。例如，EO灭菌需选用耐环氧乙烷降解的丙烯酸类胶水。
- 基材与盖材的适配性
- PETG+Tyvek：PETG的熔点（180-220℃）与Tyvek的耐温性（最高220℃）匹配，热封后剥离强度需≥1.5N/15mm（ISO 11607-1标准）。
- PET+透析纸：PET热封温度较高（220-240℃），需选用耐高温的聚氨酯胶水，避免透析纸碳化或虚封。
二、工艺参数控制：温度、压力与时间的协同
- 热封温度
- 分段控温：针对异形吸塑盒或厚薄不均区域，采用多区独立控温技术。例如，器械接触区域温度降低10-15℃，避免局部过热导致材料降解。
- 温度梯度：从加热区到保压区设置温度递减（如220℃→200℃），减少热应力残留，防止封口开裂。
- 热封压力
- 动态补偿：通过伺服压力系统实时调整压力，补偿材料回弹（如PETG回弹率约3%-5%）。典型压力范围为0.3-0.6MPa，需根据材料厚度（0.2-0.5mm）线性调整。
- 压力分布：采用仿形压头设计，确保复杂结构（如凹槽、凸起）处压力均匀，避免虚封或压穿。
- 热封时间
- 短周期优化：高效机型热封时间可缩短至3-5秒，需通过提高加热功率（如从2kW增至4kW）和优化热传导效率实现。
- 保压阶段：在温度降至玻璃化转变温度（Tg）以下前保持压力（如PETG的Tg为80℃），确保分子链充分交联。
三、设备精度：洁净设计与运动控制
- 洁净级结构
- 材质要求：设备接触部件采用316L不锈钢（表面粗糙度≤0.4μm），非接触部件采用304不锈钢或工程塑料，符合ISO 14644-1 Class 7洁净室标准。
- 密封设计：工作区域与传动系统隔离，防止润滑油挥发污染产品。
- 运动控制精度
- 直线导轨：选用高精度滚珠丝杠或线性马达，确保工作台运动重复定位精度±0.05mm，避免封口偏移。
- 同步控制：加热模块与压力系统联动，响应时间≤50ms，防止温度波动导致封口质量不稳定。
四、环境洁净度：微生物与微粒控制
- 洁净车间要求
- 温湿度控制：温度18-26℃，湿度45%-65%，减少静电吸附微粒。
- 空气净化：采用HEPA过滤器（效率≥99.97%），换气次数≥25次/小时，确保动态环境下微粒（≥0.5μm）浓度≤3,520,000个/m³。
五、典型问题与解决方案
- 封口虚焊
- 原因：温度不足、压力不均或材料污染。
- 解决：提高加热功率20%，检查压力传感器校准，清洁热封头表面氧化层。
- 封口开裂
- 原因：冷却过快导致热应力残留，或材料回弹未补偿。
- 解决：延长保压时间至5秒，采用梯度降温工艺（220℃→200℃→180℃）。
- 透析纸碳化
- 原因：局部温度过高或加热时间过长。
- 解决：降低加热区温度10℃，改用脉冲加热模式（加热0.5秒，冷却0.3秒交替）。
七、行业趋势
- 数字化热封：通过红外测温与压力传感器实时反馈数据，结合AI算法动态调整参数，实现“一盒一参数”精准控制。
- 绿色制造：采用低温热熔胶（熔点降低至120-140℃），减少能源消耗30%以上，同时降低VOCs排放。
- 柔性化生产：模块化热封头设计，支持快速换模（<5分钟），适配多品种小批量医疗包装需求。
通过严格把控上述要点，可确保医用吸塑盒热封质量符合ISO 11607、GB/T 19633等国际标准，为医疗器械提供可靠的无菌屏障。
