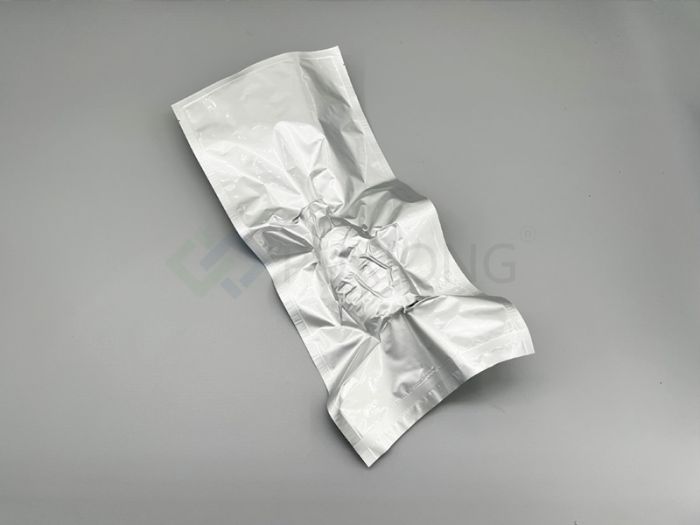

真空气密袋的检测方法

真空气密袋的检测需综合物理、密封性等多维度方法，以下为具体检测方案：

一、物理性能检测

1. 外观检查
   • 目视检测：在充足光线环境下检查气密袋表面，确认无漏气、断裂、开口不良、明显划痕、针孔或印刷污染。
   • 平整度检测：观察包装袋表面是否平整光滑，无起皱、发泡或色差，封口处应粘合牢固且平整。
2. 尺寸偏差检测
   • 使用精度不低于0.1mm的量具测量气密袋的长度、宽度和厚度，确认尺寸偏差在设计允许范围内（如±1mm或±5%）。
3. 破裂强度检测
   • 拉伸试验法：在拉伸试验机上固定气密袋样品，以50mm/min的速度施加拉力直至断裂，记录最大拉力值。
   • 标准要求：最大拉力需≥50N（具体值根据材料类型调整），确保运输和使用中不易破裂。

二、密封性检测

1. 真空衰减法
   • 设备：真空密封仪（负压法测试设备）。
   • 步骤：
     1. 将气密袋浸入真空室蒸馏水中，顶端距水面≥25mm。
     2. 密封真空室，抽真空至-80kPa，保压30秒。
     3. 观测保压期间是否有连续气泡产生，若无气泡则合格。
   • 标准：压力回升速率≤0.1kPa/min为合格（参考ASTM F2338）。
2. 气泡法
   • 步骤：
     1. 将气密袋密封后浸入水中，施加0.2bar压力。
     2. 观察1分钟内是否有气泡冒出，若无气泡则合格。
   • 适用场景：快速筛查明显漏孔，但无法检测微小泄漏。
3. 着色渗透法
   • 步骤：
     1. 向气密袋内注入带色液体（如亚甲基蓝溶液）。
     2. 将袋体平铺在滤纸上，静置30分钟。
     3. 检查滤纸是否有色液污染，若无污染则合格。
   • 标准：滤纸无色斑为合格，适用于检测封口处微小渗漏。

三、综合性能检测

1. 加速老化测试
   • 高温高湿老化：将气密袋置于60℃、90%RH环境中14天，检测封口强度下降率（需≤20%）。
   • 低温冷冻老化：将气密袋置于-40℃环境中7天，检查封口处无裂纹或脱落。
2. 跌落测试
   • 步骤：将装满内容物的气密袋从1.2m高度自由跌落至混凝土地面，每个面跌落1次。
   • 标准：跌落后无破损、漏气或封口开裂为合格。
3. 抗压测试
   • 步骤：将气密袋置于压力试验机下，以100N/min的速度施加压力至500N，保压1分钟。
   • 标准：压力释放后袋体无永久变形或破损为合格。
