TPU药液袋热合机的工序是什么
“热-压-冷-切”四阶段更全面地概括了TPU药液袋热合机的完整工艺流程，尤其在医疗包装领域，裁切环节对产品的最终形态和合规性至关重要。以下是对这四个阶段的详细解析，结合技术原理、设备设计及医疗行业特殊要求展开说明：
一、热阶段：分子活化与熔融准备
核心目标：通过加热使TPU材料表面分子链活化，达到熔融状态，为后续粘接提供物理基础。
技术要点：
- 加热方式：
- 高频加热：利用高频电磁场（27.12MHz）使TPU分子中的极性基团（如-NH-、-COO-）高频振动摩擦生热，实现快速、均匀加热（0.5-3秒可达熔点）。
- 热板加热：传统方式，通过加热板接触传热，温度均匀性依赖热板材质（如铝合金+导热硅脂）和接触压力，适合厚材（>1mm）或低速生产。
- 温度控制：
- TPU熔点通常在150-200℃，但医疗级TPU可能添加改性剂（如增塑剂、抗菌剂），需通过DSC（差示扫描量热法）测定实际熔融区间。
- 温控精度需达到±1℃，避免温度过高导致材料降解（产生有害小分子）或温度过低导致封口强度不足。
二、压阶段：分子扩散与界面融合
核心目标：通过压力使熔融的TPU分子充分接触，排除界面空气，促进分子间缠结，形成牢固粘接。
技术要点：
- 压力施加方式：
- 气动驱动：通过气缸提供稳定压力（0.1-1MPa可调），适合中小型设备，压力响应速度快（<0.1秒）。
- 液压驱动：提供更高压力（1-10MPa），适合厚材或高强度封口需求（如多层复合袋），但设备体积较大。
- 伺服电机驱动：结合压力传感器实现闭环控制，压力波动<±2%，适合异形袋或精密封口。
- 压力分布优化：
- 采用柔性压头（如硅胶垫）或仿形工装，确保异形袋（如带管路的输液袋）边缘压力均匀，避免漏封。
- 压力保持时间需与材料特性匹配（通常0.5-5秒），过长可能导致材料变形，过短则粘接不牢。
三、冷阶段：固化定型与尺寸稳定
核心目标：通过快速冷却使熔融的TPU重新固化，锁定分子结构，防止封口回弹或变形。
技术要点：
- 冷却方式：
- 自然冷却：依赖环境温度，耗时较长（5-10秒），适合低速生产或对热影响区敏感的材料。
- 风冷：通过压缩空气或风扇加速散热，冷却时间缩短至2-5秒，但需控制气流方向以避免袋体偏移。
- 水冷：采用循环冷却水（15-25℃）通过热交换器或冷却板，冷却效率最高（<1秒），但需防止水分残留导致污染。
- 冷却均匀性：
- 冷却介质需与封口区域充分接触，避免局部过热（如管路连接处）或过冷（导致脆化）。
- 对于多层复合袋（如TPU+PE+铝箔），需分层冷却以防止不同材料收缩率差异导致封口开裂。

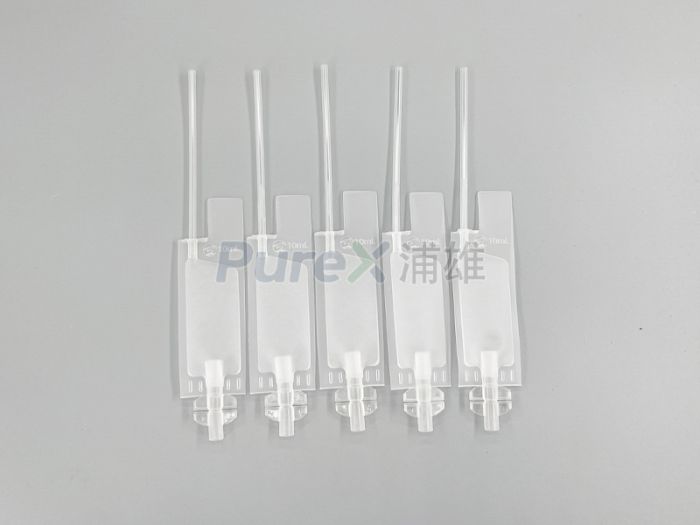

四、裁切阶段：产品成型与边缘处理
核心目标：将热合后的连续袋体分割为单个产品，并处理边缘毛刺、飞边，确保符合医疗包装的洁净度和安全性要求。
技术要点：
- 裁切方式：
- 热刀裁切：通过加热刀片（200-300℃）熔断TPU，同时封合边缘，避免纤维脱落，适合薄材（<0.3mm）。
- 冷刀裁切：采用高硬度刀片（如硬质合金）配合高压（5-10MPa）剪切，边缘平整但可能产生毛刺，需后续去毛刺工序。
- 超声波裁切：利用超声波振动（20kHz）使TPU分子摩擦生热熔断，兼具裁切和封边功能，无熔渣、效率高，但设备成本较高。
- 边缘质量控制：
- 裁切后边缘需光滑、无毛刺、无分层，避免刺破手套或污染药液。
- 对于需无菌包装的产品，裁切区域需设计为封闭结构，防止粉尘或微生物侵入。
- 废料处理：
- 裁切产生的废料（如边角料、飞边）需通过负压吸附或自动收集系统及时清理，避免污染生产环境。
